Najważniejsze informacje
- Płyta fundamentowa to żelbetowa konstrukcja o grubości 20-30 cm (najczęściej 20cm), która zastępuje tradycyjne ławy fundamentowe i jednocześnie może pełnić funkcję posadzki parteru
- Grubość płyty wynosi zwykle 18-25 cm, a zbrojenie składa się z dwóch warstw siatek zbrojeniowych
- Koszt wykonania wynosi 300-450 zł/m², a czas realizacji to zaledwie 5-7 dni, co jest znacznie szybsze niż przy ławach fundamentowych (3-4 tygodnie)
- Szczególnie polecana na gruntach słabej nośności, podmokłych oraz w budownictwie energooszczędnym i pasywnym
- Wymaga precyzyjnego zaplanowania instalacji na etapie projektowania, ponieważ późniejsze modyfikacje są bardzo trudne
- Zapewnia doskonałą izolację termiczną dzięki ciągłej warstwie styropianu ekstrudowanego XPS o różnej grubości w zależności od przyjętych założeń projektowych
Płyta fundamentowa staje się coraz bardziej popularnym rozwiązaniem w polskim budownictwie, szczególnie w kontekście rosnących wymagań energetycznych. To nowoczesne podejście do posadowienia budynku łączy w sobie funkcję fundamentu, izolacji termicznej i posadzki, oferując znaczące korzyści zarówno pod względem czasu wykonania, jak i efektywności energetycznej. Stosujemy płyty fundamentowe również przy budowie naszego domu szkieletowego Y-home, co pozwala na solidne i energooszczędne posadowienie konstrukcji.
W tym kompleksowym przewodniku przedstawimy wszystkie aspekty związane z projektowaniem i wykonaniem płyt fundamentowych, od podstawowych koncepcji po szczegółowe wytyczne wykonawcze i analizę kosztów.
Czym jest płyta fundamentowa?
Płyta fundamentowa to monolityczna, żelbetowa konstrukcja, która stanowi alternatywę dla tradycyjnych ław fundamentowych. W odróżnieniu od klasycznych rozwiązań, gdzie fundamenty i podłoga parteru to oddzielne elementy, płyta fundamentowa łączy te funkcje w jedną konstrukcję.
Podstawowa koncepcja polega na rozłożeniu ciężaru budynku na całą powierzchnię pod konstrukcją, co minimalizuje możliwość lokalnego osiadania i pęknięć. Płyta działa jako odwrócona płyta podłogowa, opierając się bezpośrednio na podłożu gruntowym i przenosząc obciążenia równomiernie na grunt.
Rodzaje płyt fundamentowych
Płyta fundamentowa zwykła to standardowe rozwiązanie dla domów jednorodzinnych, wykonane z betonu klasy C20/25 lub C25/30. Grubość płyty wynosi zwykle 18-25 cm, a zbrojenie składa się z dwóch warstw siatek zbrojeniowych.
Płyta fundamentowa grzewcza integruje system ogrzewania podłogowego bezpośrednio w konstrukcji betonowej. W takim przypadku grubość płyty zwiększa się do minimum 25 cm, aby zapewnić odpowiednie zabezpieczenie instalacji grzewczej. Rury ogrzewania podłogowego układane są między dwoma warstwami zbrojenia, co gwarantuje ich właściwe umieszczenie w przekroju płyty.
Płyty z różnym umieszczeniem izolacji różnią się sposobem układania warstwy termoizolacyjnej. W systemie z izolacją pod zbrojeniem styropian ekstrudowany umieszczany jest bezpośrednio na warstwie podbudowy, co zapewnia lepszą ochronę termiczną płyty. Alternatywnie, izolacja może być układana na wierzchu płyty, jednak takie rozwiązanie stosuje się rzadziej ze względu na większe ryzyko powstawania mostków termicznych.
Płyty ze zbrojeniem rozproszonym wykorzystują mikrowłókna stalowe lub syntetyczne zamiast tradycyjnych siatek zbrojeniowych. Takie rozwiązanie ułatwia wykonanie, szczególnie przy skomplikowanych układach instalacji, ale wymaga zastosowania specjalnej mieszanki betonowej o odpowiednich parametrach.
Kiedy stosować płytę fundamentową?
Zastosowanie płyty fundamentowej jest szczególnie uzasadnione w określonych warunkach gruntowych i rodzajach inwestycji. Decyzja o wyborze tego typu fundamentu powinna być poprzedzona szczegółową analizą warunków lokalnych.
Grunty słabej nośności stanowią główną wskazaną dla stosowania płyt fundamentowych. W przypadku piasków drobnych, pyłów czy gruntów organicznych tradycyjne ławy fundamentowe mogą być niewystarczające lub wymagać bardzo głębokich wykopów. Płyta fundamentowa dzięki większej powierzchni kontaktu z gruntem znacznie redukuje nacisk jednostkowy, umożliwiając bezpieczne posadowienie nawet na słabych gruntach.
Tereny podmokłe z wysokim poziomem wód gruntowych również faworyzują zastosowanie płyty fundamentowej. Konstrukcja monolityczna eliminuje problemy związane z uszczelnianiem połączeń między ławami fundamentowymi a ścianami piwnic, które w tradycyjnych systemach często stanowią słabe punkty pod względem hydroizolacyjnym.
Budownictwo energooszczędne coraz częściej wykorzystuje płyty fundamentowe ze względu na ich doskonałe właściwości termoizolacyjne. Energooszczędnej płycie fundamentowej zawdzięczamy eliminację mostków termicznych na styku ścian zewnętrznych z podłogą, co znacząco wpływa na efektywność energetyczną budynku.
W przypadku działek z ograniczonym dostępem dla sprzętu budowlanego płyta fundamentowa również może być korzystniejszym rozwiązaniem. Szybsze wykonanie i mniejsza ilość wykopów ziemnych ogranicza potrzebę używania ciężkiego sprzętu przez dłuższy czas.

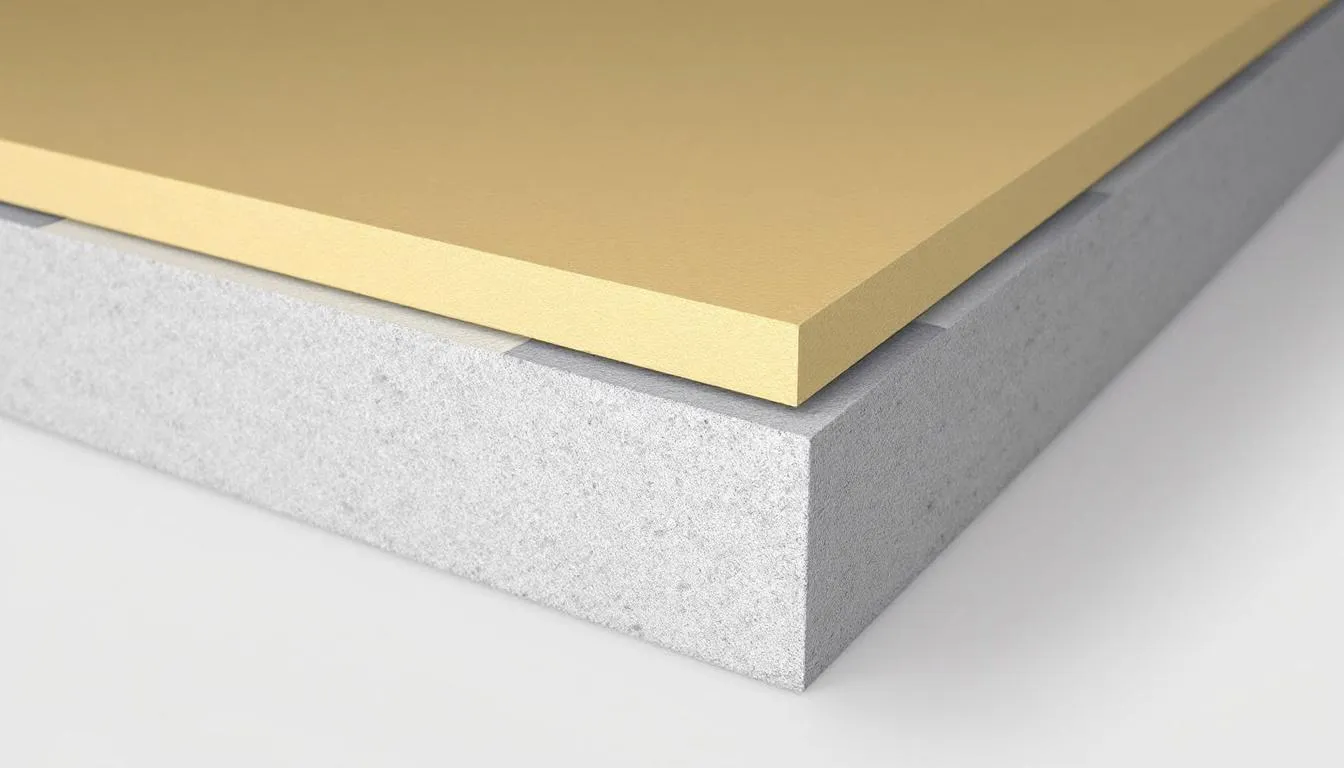

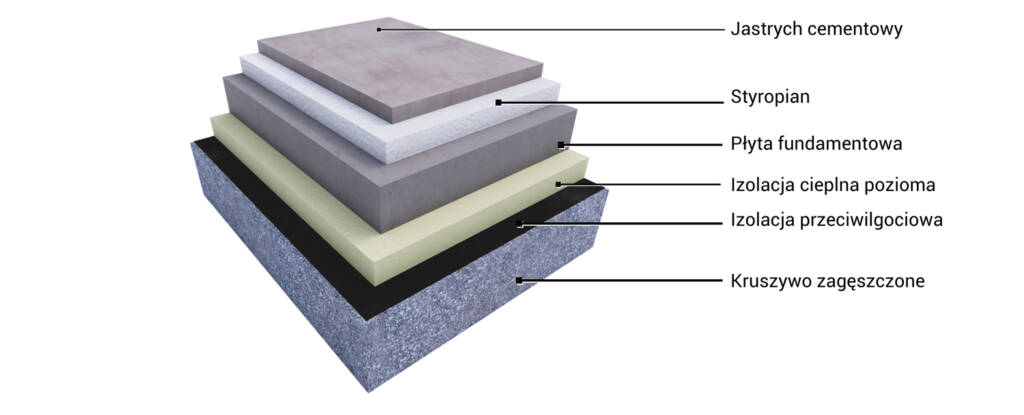

Warstwy i konstrukcja płyty fundamentowej
Prawidłowe zaprojektowanie i wykonanie płyty fundamentowej wymaga zrozumienia funkcji każdej warstwy konstrukcji. Typowy przekrój składa się z kilku kluczowych elementów, z których każdy pełni określoną rolę.
Podbudowa stanowi najniższą warstwę konstrukcji i wykonywana jest z zagęszczonej pospółki o grubości warstwy określają warunki gruntowe, najczęściej 30 cm. Materiał o frakcji 2-32 mm zapewnia stabilne podłoże dla wyższych warstw i umożliwia odprowadzenie wody z podłoża. Zagęszczenie musi być wykonane warstwami po 15-20 cm do stopnia zagęszczenia minimum 98% według próby Proctora.
Warstwa chudego betonu o klasie C8/10 i grubości 5-10 cm stosowana jest opcjonalnie jako podkład wyrównujący. Zapewnia ona gładką powierzchnię dla układania izolacji termicznej i ułatwia montaż elementów brzegowych. W niektórych przypadkach, przy bardzo równym podłożu, można zrezygnować z tej warstwy.
Izolacja termiczna wykonywana ze styropianu ekstrudowanego XPS 300 o grubości 15-20 cm stanowi kluczowy element całej konstrukcji. Materiał o współczynniku przewodzenia ciepła λ=0,034 W/mK zapewnia doskonałe parametry termoizolacyjne. Płyty XPS układane są w dwóch warstwach na mijankę, co eliminuje mostki termiczne w łączeniach.
Izolacja przeciwwilgociowa w postaci folii PE o grubości minimum 0,2 mm chroni konstrukcję przed migracją wilgoci z gruntu. Folia układana jest z zakładami 10-15 cm i sklejana specjalną taśmą. W niektórych przypadkach stosuje się dodatkowo papę termozgrzewalną lub membrany EPDM.
Zbrojenie dwuwarstwowe składa się z siatek o średnicy prętów Ø8-12 mm w oczkach 15×15 cm. Dolna siatka układana jest na kobyłkach dystansowych zapewniających otulenie betonowe 3-4 cm, górna siatka mocowana jest na wysokości 2/3 grubości płyty. Przekrój prętów dobierany jest na podstawie obliczeń statycznych uwzględniających obciążenia i rozpiętości.
Beton konstrukcyjny klasy C20/25 lub C25/30 stanowi główny element nośny płyty. Mieszanka betonowa musi charakteryzować się konsystencją S3-S4 umożliwiającą łatwe zagęszczanie i wyrównanie powierzchni. Grubość płyty wynosi standardowo 20-25 cm, przy płytach grzewczych zwiększa się do 25-30 cm.
Wykonanie płyty fundamentowej krok po kroku
Właściwe wykonanie płyty fundamentowej wymaga przestrzegania określonej sekwencji działań i zachowania reżimów technologicznych. Proces można podzielić na osiem głównych etapów.
Przygotowanie terenu i wytyczenie
Projektowanie płyty fundamentowej rozpoczyna się od przeprowadzenia badań geotechnicznych gruntu. Koszt takich badań wynosi 1500-3000 zł, a czas oczekiwania na wyniki to 2-3 tygodnie. Badania pozwalają określić nośność gruntu i głębokość posadowienia.
Geodezyjne wytyczenie budynku musi uwzględniać grubość izolacji pionowej oraz elementy brzegowe. Obrys budynku oznaczany jest palami geodezyjnymi z dokładnością do 2 cm, co jest kluczowe dla późniejszej precyzji wykonania.
Usunięcie humusu wykonuje się na głębokość 30-50 cm poza obrys budynku. Podłoże gruntowe musi być następnie zagęszczone do stopnia zagęszczenia minimum 95%. W przypadku słabo nośnych gruntów konieczna może być wymiana gruntu na głębokość 1,5-2,0 m.
Wykonanie wykopów pod instalacje sanitarne musi być zakończone przed rozpoczęciem układania podbudowy. Podziemną część kanalizacji należy wyprowadzić poza obrys budynku i zabezpieczyć przed uszkodzeniem podczas późniejszych prac.
Podbudowa i izolacje
Wykonanie podbudowy z zagęszczonej pospółki wymaga użycia materiału o odpowiedniej frakcji 2-32 mm. Materiał układa się warstwami po 15-20 cm i zagęszcza płytą wibracyjną lub walcem. Końcowa grubość podbudowy wynosi 20-30 cm.
Montaż elementów brzegowych wykonuje się ze specjalnych elementów styropianowych. Elementy te pełnią funkcję szalunku dla krawędzi płyty i jednocześnie stanowią izolację termiczną pionową.

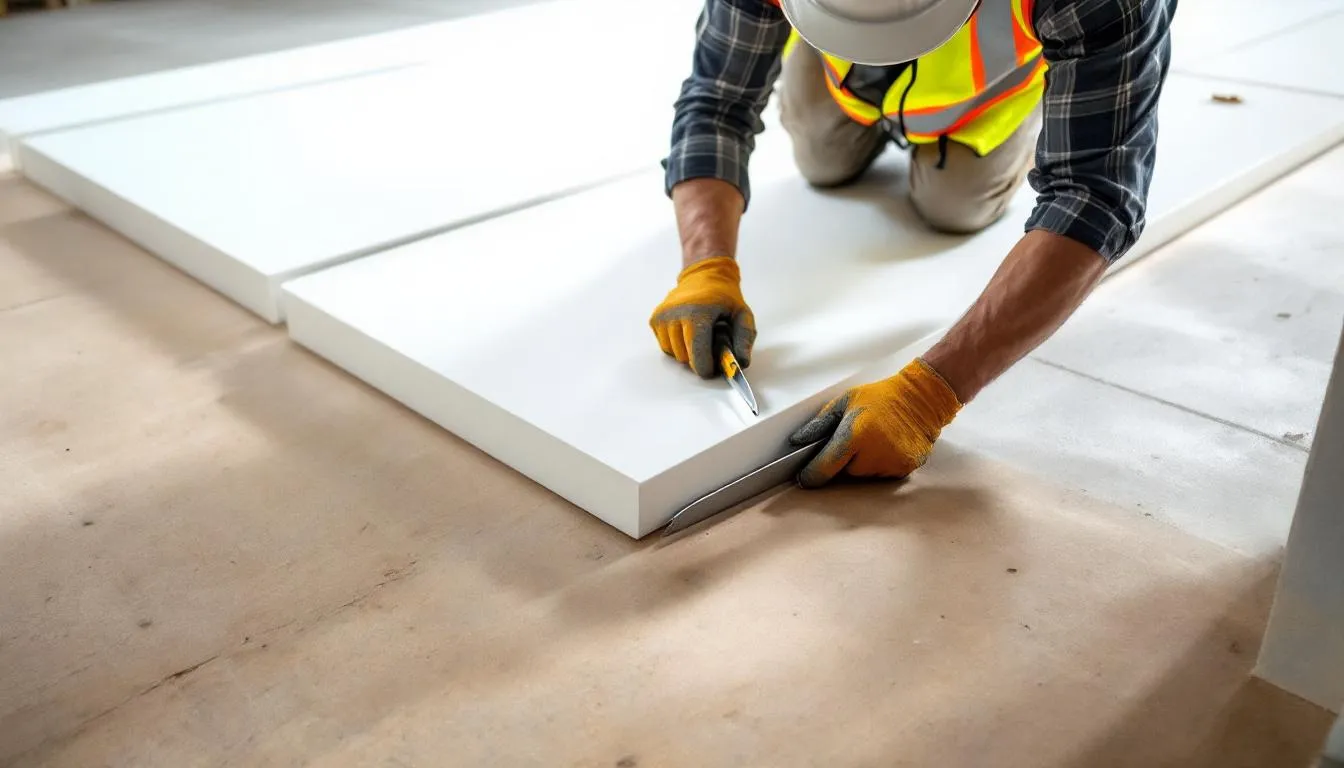

Układanie izolacji termicznej XPS rozpoczyna się od sprawdzenia płaskości podłoża. Płyty o grubości 10 cm układa się w dwóch warstwach na mijankę, co eliminuje mostki termiczne. Szczeliny między płytami wypełnia się pianką poliuretanową.
Montaż folii przeciwwilgociowej wykonuje się z zakładami 10-15 cm. Folia musi być układana bez naprężeń i zabezpieczona przed przebiciami. W miejscach przejścia instalacji stosuje się specjalne uszczelki lub wykonuje dodatkowe uszczelnienie taśmą.
Zbrojenie i betonowanie
Montaż zbrojenia według projektu konstruktora rozpoczyna się od ułożenia dolnej siatki zbrojeniowej na kobyłkach dystansowych. Otulenie betonowe musi wynosić minimum 3 cm od spodu płyty i 2 cm od góry.
Przeprowadzenie instalacji przez płytę wymaga zastosowania rur osłonowych o średnicy większej od rury instalacyjnej. Miejsca przejść muszą być oznaczone i zabezpieczone przed zalaniem betonem.

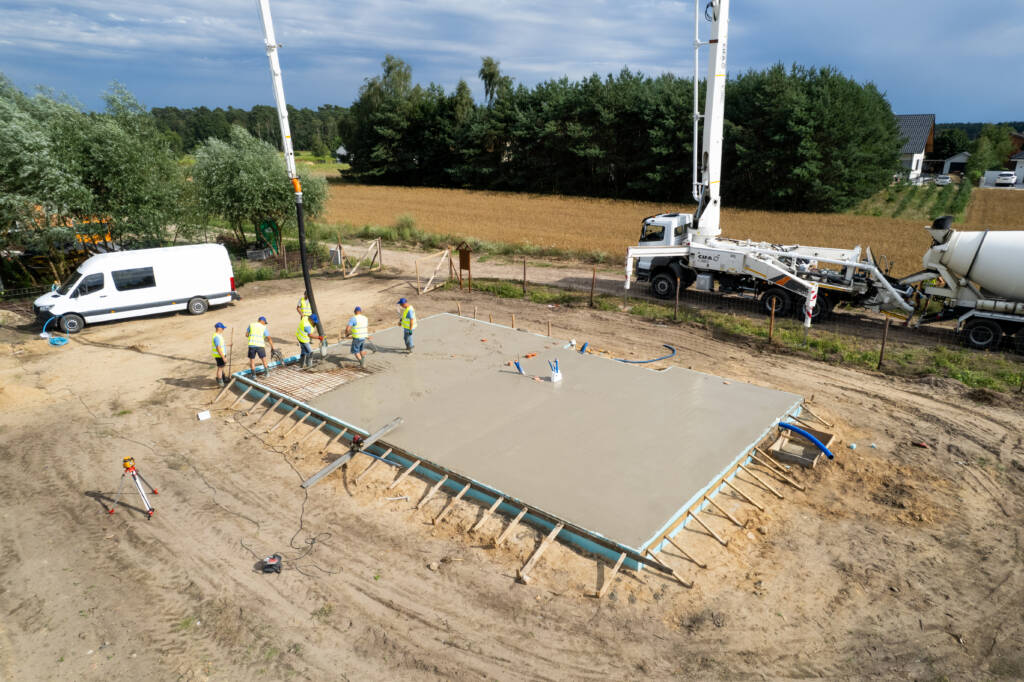

Betonowanie mieszanką z wytwórni zapewnia odpowiednią jakość i jednorodność betonu. Kontrola konsystencji S3-S4 jest kluczowa dla właściwego zagęszczenia. Objętość betonu dla płyty o powierzchni 100 m² i grubości 25 cm wynosi około 25 m³.
Zagęszczanie wibratorami pokerowymi musi być wykonane systematycznie, unikając przewibrowywania materiału. Wyrównanie powierzchni łatami wibracyjnymi zapewnia płaskość z tolerancją ±5 mm na 2 m.
Pielęgnacja betonu przez 7 dni z utrzymaniem wilgotności jest kluczowa dla uzyskania projektowanej wytrzymałości. W okresie letnim konieczne jest przykrycie płyty folią i systematyczne zwilżanie powierzchni.
Materiały i koszty wykonania
Dokładne oszacowanie kosztów wykonania płyty fundamentowej wymaga uwzględnienia cen wszystkich materiałów oraz robocizny. Poniższe zestawienie przedstawia typowe koszty dla płyty o powierzchni 100 m².
| Materiał | Ilość | Koszt jednostkowy | Koszt całkowity |
|---|---|---|---|
| Beton C20/25 | 25 m³ | 200 zł/m³ | 5.000 zł |
| Styropian XPS 20 cm | 100 m² | 40 zł/m² | 4.000 zł |
| Zbrojenie | 2.500 kg | 4 zł/kg | 10.000 zł |
| Folia PE | 120 m² | 5 zł/m² | 600 zł |
| Pospółka | 30 m³ | 50 zł/m³ | 1.500 zł |
Robocizna w przypadku tradycyjnych fundamentów wynosi zazwyczaj 300-400 zł/m² w zależności od regionu Polski. Na placu budowy konieczne jest uwzględnienie kosztów dodatkowych, takich jak wynajem sprzętu do zagęszczania i transport materiałów budowlanych.
Łączny koszt wykonania płyty fundamentowej wynosi 450-650 zł/m², co stanowi różnicę 30-40% w porównaniu do tradycyjnych ław fundamentowych. Jednak należy uwzględnić, że koszt wykonania płyty obejmuje również izolację termiczną i posadzkę parteru, co w przypadku tradycyjnych fundamentów stanowi dodatkowe pozycje kosztowe.
Wykonanie ław fundamentowych z izolacją termiczną i wylewką betonową na równi kosztuje ostatecznie 380-500 zł/m², co sprawia, że różnica w kosztach jest mniejsza niż mogłoby się wydawać.
Izolacje płyty fundamentowej
Właściwa izolacja termiczna płyty fundamentowej ma kluczowe znaczenie dla efektywności energetycznej budynku. System izolacji musi zapewniać ciągłość termiczną z izolacją ścian zewnętrznych i eliminować mostki termiczne.
Styropian ekstrudowany XPS stanowi podstawowy materiał izolacyjny dla płyt fundamentowych. XPS 300 o współczynniku przewodzenia ciepła λ=0,034 W/mK charakteryzuje się doskonałą odpornością na wilgoć i wysoką wytrzymałością na ściskanie. Grubość izolacji 15-20 cm zapewnia współczynnik przenikania ciepła U≤0,3 W/m²K.
Alternatywne materiały izolacyjne obejmują szkło piankowe i pianki poliuretanowe. Szkło piankowe charakteryzuje się najwyższą trwałością, ale jego koszt jest znacznie wyższy od XPS. Pianka poliuretanowa natryskiwana bezpośrednio na miejscu eliminuje mostki termiczne, ale wymaga zastosowania specjalistycznego sprzętu.
Izolacja przeciwwilgociowa chroni konstrukcję przed migracją wilgoci z gruntu. Standardowa folia PE o grubości 0,2 mm wystarcza w większości przypadków. W trudnych warunkach gruntowo-wodnych stosuje się papę termozgrzewalną lub membrany EPDM o wyższych parametrach.
Eliminacja mostków termicznych na krawędziach płyty wymaga zastosowania izolacji pionowej. Elementy brzegowe z betonu komórkowego lub styropianu formowanego zapewniają ciągłość izolacji termicznej. Grubość izolacji krawędziowej powinna wynosić minimum 10 cm i sięgać poniżej poziomu przemarzania gruntu.
Integracja z izolacją ścian wymaga precyzyjnego połączenia warstw izolacyjnych. Izolacja termiczna płyty musi być dokładnie dopasowana do systemu izolacji ścian zewnętrznych, co zapewnia energooszczędnej płycie optymalne parametry termiczne całego budynku.
Płyta fundamentowa z ogrzewaniem
Integracja ogrzewania podłogowego z płytą fundamentową staje się popularna w domach energooszczędnych. Minimalna grubość płyty z instalacją to 25 cm, z rurami układanymi między zbrojeniem, co zapewnia ochronę instalacji.
Stosuje się rury wielowarstwowe PE-X lub PEX o średnicy 16-20 mm, układane spiralnie lub meandrowo. Długość pętli nie powinna przekraczać 100 m, co wymaga kilku obiegów grzewczych.
Sterowanie temperaturą odbywa się przez termostat i siłowniki, z uwagi na dużą bezwładność termiczną płyty konieczne jest stosowanie systemów pogodowych lub z wyprzedzeniem czasowym.
Instalacja wodno-kanalizacyjna prowadzona przez płytę wymaga ochrony rur i unikania kolizji z ogrzewaniem.
Koszt instalacji ogrzewania podłogowego w płycie to dodatkowo 80-120 zł/m², a miesięczny koszt ogrzewania wynosi 3-5 zł/m², co daje oszczędność 20-30% względem tradycyjnych systemów.
Zalety i wady płyty fundamentowej
Obiektywna ocena płyty fundamentowej wymaga rozważenia zarówno zalet, jak i ograniczeń tego rozwiązania. Decyzja o wyborze powinna uwzględniać specyfikę konkretnej inwestycji.
Główne zalety:
Szybkie wykonanie stanowi jedną z najważniejszych zalet płyty fundamentowej. Czas realizacji 5-7 dni w porównaniu do 3-4 tygodni przy ławach fundamentowych znacząco skraca okres budowy domu. Dla inwestorów oznacza to wcześniejsze zakończenie budowy i możliwość wprowadzenia się do domu.
Eliminacja mostków termicznych zapewnia doskonałe parametry energetyczne budynku. Dzięki energooszczędnej płycie dom może osiągnąć bardzo niskie zużycie energii na ogrzewanie, co przekłada się na niższe koszty eksploatacji przez cały okres użytkowania budynku.
Równomierne rozłożenie obciążeń na grunt eliminuje ryzyko nierównomiernych osiadań i pęknięć konstrukcji. Jest to szczególnie istotne w przypadku słabo nośnych gruntów, gdzie tradycyjne fundamenty mogą być niewystarczające.
Gotowa posadzka parteru eliminuje konieczność wykonywania dodatkowych wylewek betonowych, co dodatkowo skraca czas budowy i redukuje koszty.
Główne ograniczenia:
Wyższe koszty materiałów w porównaniu do tradycyjnych ław fundamentowych mogą stanowić barierę, szczególnie przy ograniczonym budżecie budowy. Różnica kosztów wynosi 20-30%, choć należy pamiętać o dodatkowych korzyściach płynących z lepszej izolacji termicznej.
Konieczność precyzyjnego planowania instalacji na etapie projektowania oznacza, że późniejsze modyfikacje są bardzo trudne i kosztowne. Wszystkie przejścia instalacyjne muszą być dokładnie zaplanowane przed rozpoczęciem budowy płyty.
Trudność wykonania piwnic przy płycie fundamentowej praktycznie eliminuje możliwość późniejszego dobudowania przestrzeni podziemnej. Jeśli piwnica jest planowana, lepszym wyborem są tradycyjne fundamenty.
Wymagana współpraca z doświadczonym wykonawcą jest kluczowa dla sukcesu inwestycji. Błędy w wykonaniu płyty są trudne do naprawy i mogą powodować poważne problemy konstrukcyjne.
Porównanie z ławami fundamentowymi
Wybór między płytą fundamentową a ławami fundamentowymi powinien być poprzedzony szczegółową analizą warunków lokalnych i wymagań inwestycji. Poniższa tabela przedstawia kluczowe różnice:
| Parametr | Płyta fundamentowa | Ławy fundamentowe |
|---|---|---|
| Koszt wykonania | 450-650 zł/m² | 250-350 zł/m² |
| Czas wykonania | 5-7 dni | 3-4 tygodnie |
| Izolacja termiczna | Doskonała (U≤0,3 W/m²K) | Standardowa (mostki termiczne) |
| Posadowienie na słabych gruntach | Bardzo dobre | Problematyczne |
| Możliwość wykonania piwnic | Niemożliwa | Możliwa |
| Modyfikacje po wykonaniu | Bardzo trudne | Możliwe |
W przypadku tradycyjnych fundamentów konieczne jest dodatkowo wykonanie izolacji termicznej podłogi na gruncie oraz wylewki betonowej. Gdy uwzględni się te dodatkowe koszty, różnica w kosztach wykonania zmniejsza się do 15-20%.
Efektywność energetyczna budynku z płytą fundamentową jest znacząco wyższa. Oszczędności kosztów ogrzewania wynoszą 15-25% rocznie, co przy obecnych cenach energii oznacza zwrot dodatkowych nakładów inwestycyjnych w ciągu 8-12 lat.
W przypadku słabo nośnych gruntów płyta fundamentowa często okazuje się jedyną racjonalną opcją. Wykonanie ław fundamentowych wymagałoby wówczas bardzo głębokich wykopów i wzmocnienia gruntu, co dramatycznie zwiększa koszty.
Płyta fundamentowa sprawdza się również doskonale w budownictwie prefabrykowanym, gdzie precyzja wykonania jest kluczowa. Tolerancje wykonania na poziomie milimetrów umożliwiają szybki montaż elementów prefabrykowanych.
FAQ
Czy można wykonać płytę fundamentową samodzielnie?
Wykonanie płyty fundamentowej wymaga dużego doświadczenia i specjalistycznego sprzętu. Betonowanie musi zostać wykonane jednorazowo, bez przerw, co wymaga zamówienia 20-30 m³ betonu z wytwórni. Bez odpowiedniego przygotowania ryzykujemy powstanie zimnych połączeń i uszkodzenie konstrukcji. Zalecamy zlecenie prac wykwalifikowanej ekipie.
Jak długo schnie płyta fundamentowa przed kontynuacją budowy?
Beton osiąga 70% wytrzymałości po 7 dniach i można rozpocząć murowanie ścian. Pełną wytrzymałość uzyskuje po 28 dniach. W praktyce, przy temperaturze 15-20°C, murowanie można rozpocząć po 10-14 dniach od betonowania, co jest znacznie szybsze niż przy ławach fundamentowych.
Czy płyta fundamentowa sprawdzi się na gruncie gliniastym?
Na gruncie gliniastym płyta fundamentowa wymaga głębszej wymiany gruntu (1,5-2,0 m) i wykonania drenażu opaskowego. Glina to grunt wysadzinowy, który może powodować nierównomierne osiadania. Konieczne są badania geotechniczne i consultacja z konstruktorem w celu doboru odpowiedniej technologii.
Jakie instalacje można prowadzić przez płytę fundamentową?
Przez płytę można prowadzić instalacje wodną, kanalizacyjną, elektryczną i gazową. Kluczowe jest precyzyjne zaplanowanie tras i wyprowadzeń już na etapie projektowania. Rury należy zabezpieczyć osłonami ochronnymi i pozostawić zapas długości na ewentualne osiadania gruntu. Instalacja grzewcza wymaga specjalnych rur odpornych na alkalia cementowe.
Czy można dobudować piwnicę przy płycie fundamentowej?
Wykonanie piwnicy przy istniejącej płycie fundamentowej jest bardzo trudne i kosztowne. Wymaga podkopania płyty, wykonania ścian żelbetowych i zmian w konstrukcji budynku. Znacznie lepiej jest zaplanować piwnicę już na etapie projektowania lub wybrać ławy fundamentowe, jeśli piwnica jest planowana.
